Lubrification des filetages trapézoïdaux : comment prolonger la durée de vie de vos écrous

La lubrification des filetages trapézoïdaux est souvent sous-estimée. Pourtant, elle constitue l’un des facteurs les plus importants qui déterminent la durée de vie d’un écrou à filetage trapézoïdal. Un lubrifiant adapté réduit les frottements entre la vis et l’écrou, évacue la chaleur et aide à éliminer les particules d’usure présentes dans la zone de contact. En particulier dans les applications dynamiques, où l’écrou est en mouvement continu, une bonne lubrification peut faire la différence entre une durée de vie limitée et plusieurs années de fonctionnement sans problème.

Chez Trapeziumdraad.nl, nous avons mené des recherches approfondies sur l’influence de différents lubrifiants sur la durée de vie des écrous à filetage trapézoïdal. Sur la base de milliers de cycles d’essai, nous avons étudié les facteurs ayant le plus d’impact sur la durée de vie. Ces recherches ont permis de dégager trois conseils pratiques permettant de prolonger considérablement la durée de fonctionnement de presque toutes les applications.

1. Toute lubrification est meilleure qu’une absence de lubrification

Le gain le plus important n’est pas obtenu en choisissant le lubrifiant parfait, mais simplement en appliquant une lubrification.

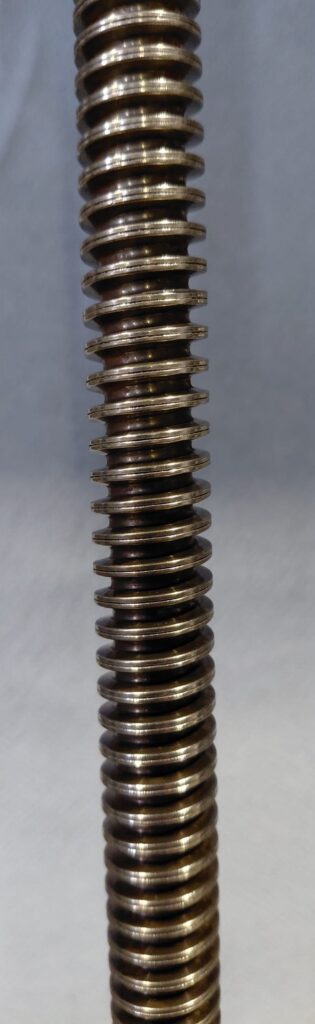

Lors de nos essais pratiques, nous avons constaté qu’un écrou à filetage trapézoïdal non lubrifié commençait à présenter des signes d’usure après un nombre relativement faible de cycles de mouvement. Dès que la même application était équipée d’un lubrifiant, la durée de vie augmentait fortement. Même les lubrifiants les moins performants ont multiplié la durée de fonctionnement par rapport à un fonctionnement totalement à sec.

Cela s’explique facilement. Sans lubrification, un contact direct métal-plastique ou métal-bronze apparaît. La friction et la température augmentent alors rapidement. De plus, de petites particules d’usure restent entre les filets, où elles agissent comme un abrasif et accélèrent davantage l’usure.

Un lubrifiant forme un film protecteur entre les surfaces de contact. Cela réduit les frottements, limite la production de chaleur et facilite l’évacuation des particules d’usure.

En résumé : si vous ne pouvez prendre qu’une seule mesure pour prolonger la durée de vie de votre filetage trapézoïdal, assurez-vous que la vis est correctement lubrifiée.

2. Choisissez un lubrifiant adapté aux filetages trapézoïdaux

Tous les graisses ne sont pas conçues pour les systèmes à vis se déplaçant lentement. Les différents lubrifiants se comportent différemment sous charge, avec des pressions de contact élevées ou dans des conditions humides.

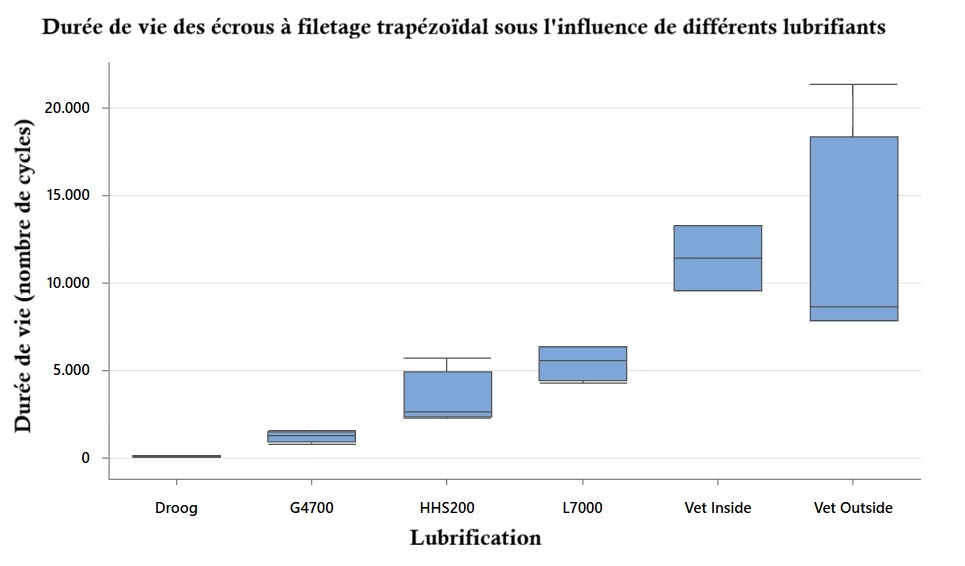

Afin de déterminer quelles graisses offrent les meilleures performances, nous avons testé différents lubrifiants en collaboration avec Mavom et DuPont sur nos produits à filetage trapézoïdal. Lors de ces essais pratiques, des combinaisons identiques vis-écrou ont été soumises à des charges prolongées, en faisant uniquement varier le lubrifiant utilisé.

Les lubrifiants ayant obtenu les meilleurs résultats lors de ces essais sont désormais disponibles sous les noms :

VetInside – développé pour les environnements intérieurs secs et propres.
VetOutside – développé pour les applications extérieures et les conditions où l’humidité, la saleté ou les variations météorologiques jouent un rôle.

En choisissant un lubrifiant adapté à l’application, le film lubrifiant reste intact plus longtemps et l’usure est davantage réduite.

3. Lubrifiez généreusement et contrôlez régulièrement

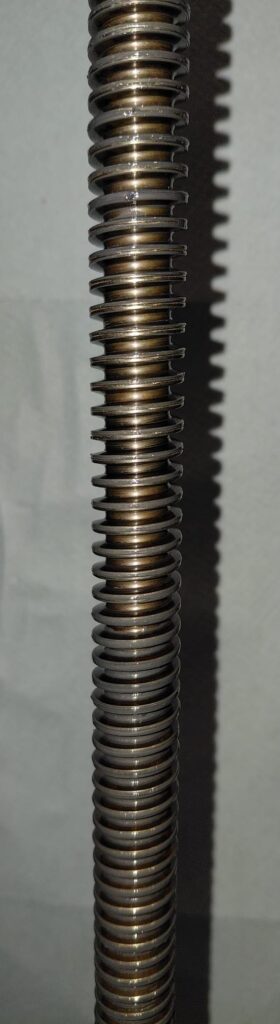

Une erreur fréquente consiste à appliquer seulement une fine couche de graisse afin d’économiser du lubrifiant. Bien que cela puisse sembler avantageux à court terme, cela entraîne souvent une durée de vie nettement plus courte de l’écrou en pratique.

Pendant l’utilisation, une partie de la graisse est déplacée, contaminée ou progressivement expulsée des filets. Lorsqu’il n’y a pas suffisamment de graisse, le film protecteur disparaît et les frottements augmentent immédiatement.

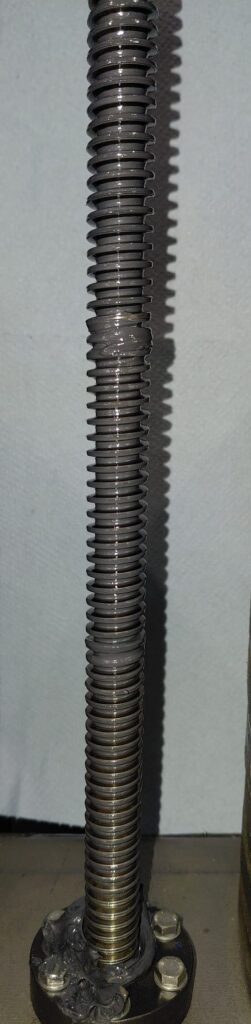

Une quantité suffisante de graisse permet de :

• maintenir les surfaces de contact constamment lubrifiées ;
• mieux évacuer la chaleur ;
• retenir les particules d’usure dans la graisse plutôt que de les laisser circuler entre les filets ;
• conserver une lubrification efficace plus longtemps entre les opérations de maintenance.

Cela est particulièrement important pour les filetages trapézoïdaux. En raison du mouvement de glissement entre la vis et l’écrou, le frottement est naturellement plus élevé que, par exemple, dans une vis à billes. Une bonne lubrification apporte donc un bénéfice particulièrement important.oor de glijdende beweging tussen spindel en moer is de wrijving van nature hoger dan bij bijvoorbeeld een kogelomloopspindel. Een goede smering levert daarom relatief veel winst op.

Résumé

La durée de vie des écrous à filetage trapézoïdal peut être considérablement prolongée grâce à trois principes simples :

• Lubrifiez toujours.
• Utilisez un lubrifiant adapté.
• Appliquez suffisamment de graisse et contrôlez régulièrement la couche de lubrification.

En appliquant ces recommandations, l’usure, la génération de chaleur et les frottements sont fortement réduits, ce qui augmente considérablement la durée de vie de la vis et de l’écrou.t.

Les plastiques autolubrifiants sont-ils sans entretien ?

Des matériaux tels que PETP-SL, PA6-MoS₂ et HDPE possèdent des propriétés autolubrifiantes. Grâce à cela, ces matériaux peuvent fonctionner sans lubrification supplémentaire dans certaines conditions.

Cela ne signifie toutefois pas que la lubrification est inutile.

Même avec ces plastiques, un lubrifiant adapté réduit les frottements, diminue la température et augmente considérablement la charge admissible. En pratique, un écrou en plastique lubrifié peut donc être utilisé dans des conditions plus exigeantes que le même écrou sans lubrification.

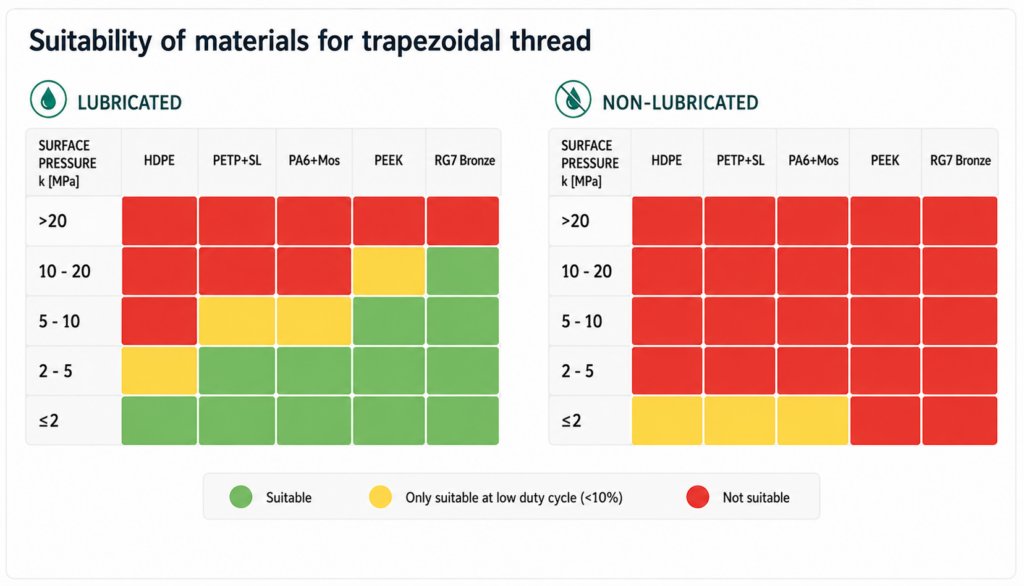

Le tableau ci-dessous présente les pressions de surface maximales recommandées pour différents matériaux, avec et sans lubrification. Les avantages d’une bonne lubrification deviennent particulièrement visibles lorsque les charges sont élevées.

Lors de la sélection d’un écrou à filetage trapézoïdal en plastique, il est donc conseillé de ne pas uniquement tenir compte du matériau, mais également de la possibilité de lubrifier régulièrement la vis. Dans de nombreuses applications, cela permet d’obtenir un gain considérable en durée de vie et en fiabilité de fonctionnement.
