Il est essentiel de mesurer correctement un filetage trapézoïdal pour garantir un ajustement parfait entre la vis et l’écrou. Suivez les étapes ci-dessous pour déterminer les caractéristiques principales.
Étape 1 : Mesurer le diamètre extérieur

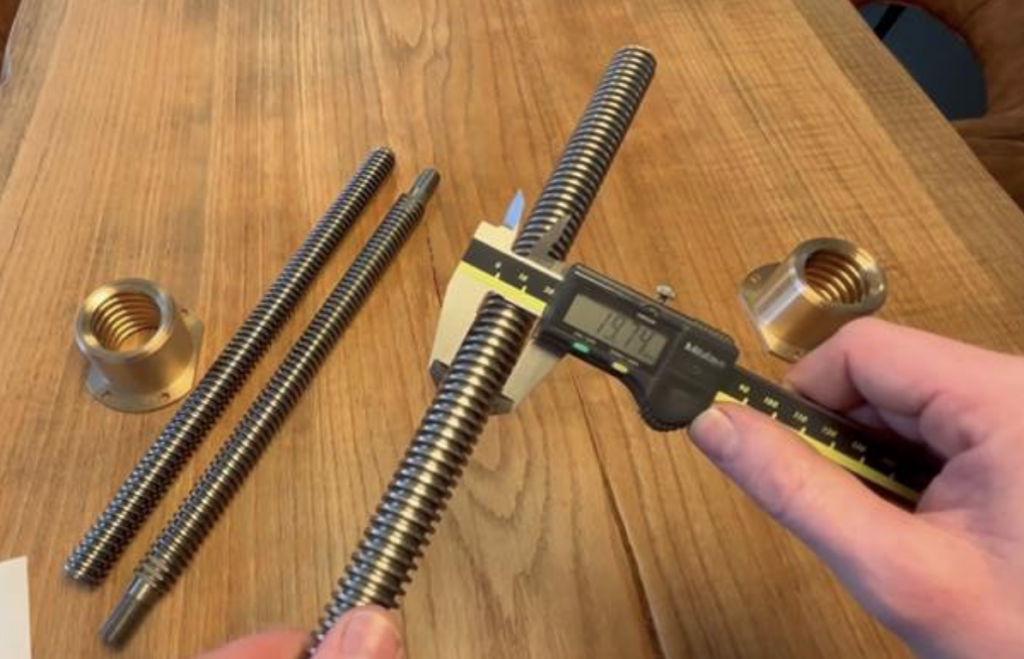

Le diamètre extérieur peut être mesuré à l’aide d’un pied à coulisse ou d’un micromètre.
Une légère variation négative est acceptable. Par exemple, une mesure de 19,74 mm correspondra à une vis de 20 mm.
Étape 2 : Mesurer 5 ou 10 filets

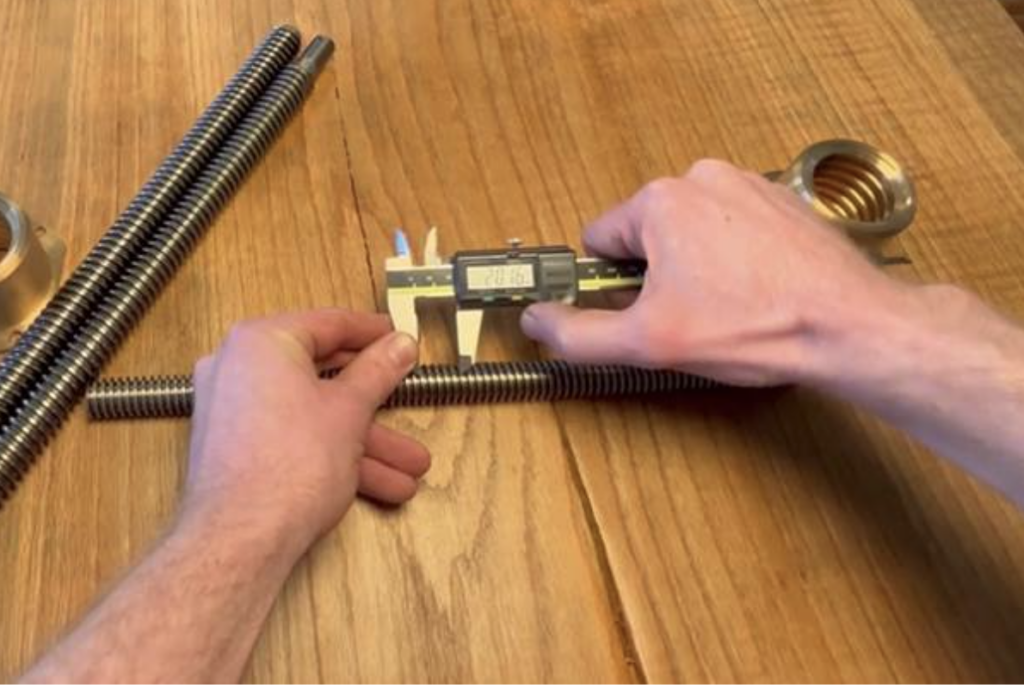

Mesurez sur une longueur de 5 ou 10 filets pour déterminer le pas. Il est important de toujours mesurer à partir de la même position sur le filet.
Si vous commencez sur le sommet gauche d’un filet, vous devez terminer sur le sommet gauche du dernier filet compté.
Mesurer 10 filets est plus précis que 5. Divisez la longueur mesurée par le nombre de filets pour obtenir le pas par filet.
Étape 3 : Déterminer le nombre de filets (simple ou double filet)
Plusieurs termes sont utilisés : points de départ, filets, entrées ou pas simple/double.
Simple filet : La plupart des vis n’ont qu’un seul filet, donc un seul point de départ.

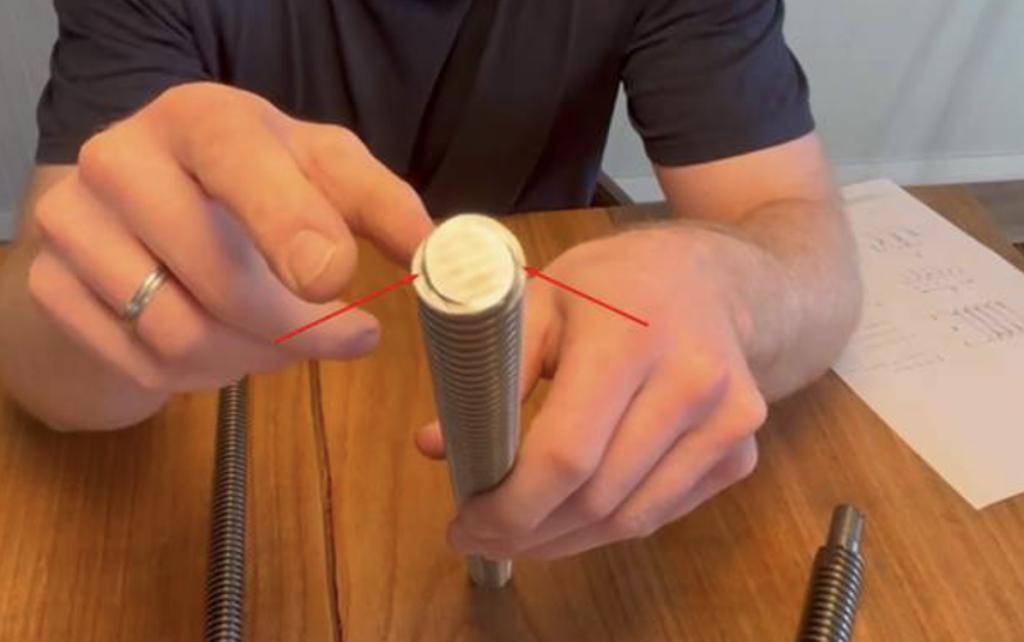

Double filet : Ces vis ont deux points de départ. On reconnaît une vis à double filet par les deux points d’entrée au début de la vis.
Nous décrivons un double pas comme suit : Filetage trapézoïdal 24 x 10 P5
24 = Diamètre extérieur
10 = Déplacement par révolution (mm)
P5 = Pas par filet (profil de 5 mm)
Étape 4 : Déterminer le sens de rotation

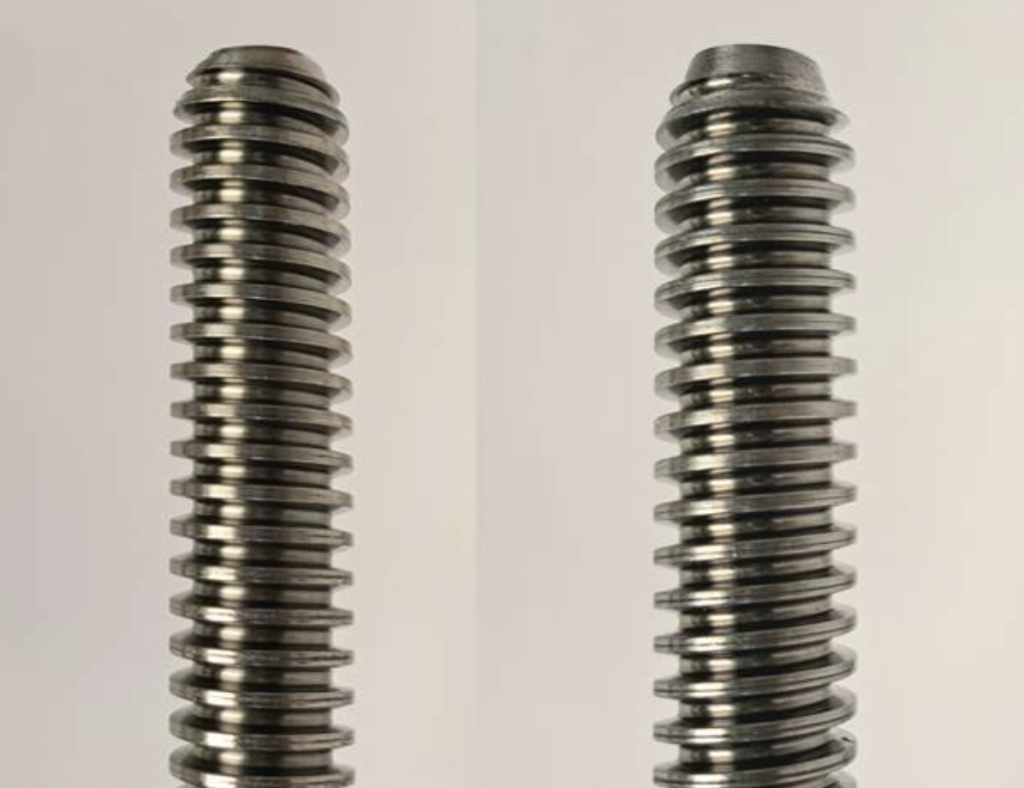

Tenez la vis verticalement devant vous et regardez le filetage de face :
Le filetage monte-t-il vers la gauche ? Il s’agit d’un filetage à gauche.
Le filetage monte-t-il vers la droite ? Il s’agit d’un filetage à droite.
Étape 5 : Déterminer le matériau

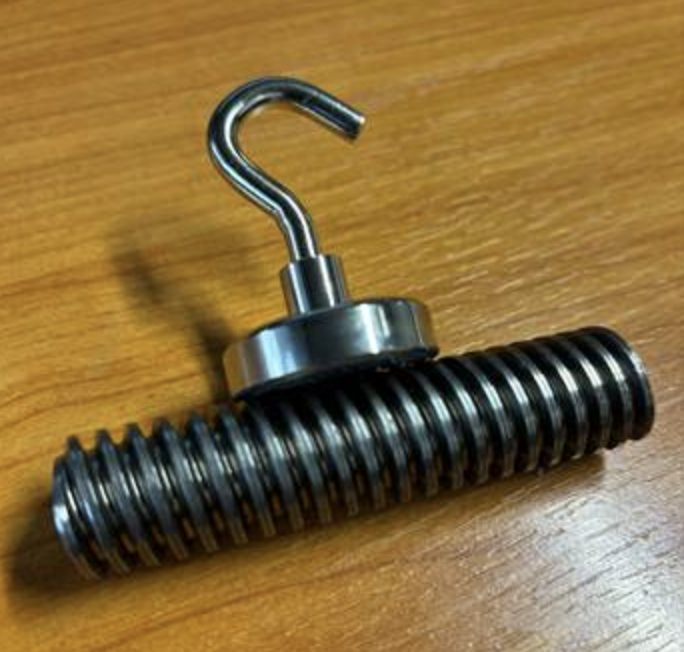

Un simple test à l’aimant peut vous donner une première indication du matériau :
L’aimant adhère fermement et immédiatement ? Il s’agit d’Acier.
L’aimant ne réagit pas ? Il s’agit d’Acier Inoxydable (Inox).
L’aimant adhère légèrement, mais faiblement ? Il s’agit généralement d’une nuance spécifique d’Acier Inoxydable.
Attention : Des exceptions sont possibles. Il existe différentes qualités et alliages au sein de l’acier et de l’inox. Ce test simple ne permet pas de déterminer le type de matériau spécifique.
Besoin d’aide pour la mesure ?
Vous avez un doute sur le diamètre, le pas ou l’ajustement mesuré ? N’hésitez pas à nous contacter. Sur la base de vos mesures, nous vous aiderons à déterminer la vis ou l’écrou trapézoïdal approprié. Si vous le souhaitez, vous pouvez également envoyer une photo ou un dessin pour un conseil plus ciblé.
